Alphapro

.

Détecteur automatique

de fuites

  • Entièrement automatique
  • Mesure de fuites > 5 µm
  • Données numériques immédiates
  • Résultats d’analyse précis
  • Aide à la conformité aux normes ISO 22000 et HACCP
  • Fonctionne sans consommables
  • Garantie de 3 ans
  • Crée pour être installé sur les lignes d’inspection

L’AlphaPro est un détecteur de fuites complètement AUTOMATIQUE créé pour les emballages flexibles utilisés dans les Industries alimentaires, d’hygiène et d’alimentation animale et cosmétiques. Il a été spécialement développé pour les lignes d’inspection d’usines qui produisent de grandes quantités de produits, et qui doivent respecter les règles de Management de la Sécurité des Denrées Alimentaires (SMSDA), tels que l’ISO 22000 et l’HACCP.

Pour procéder à la détection de fuites, prélevez des échantillons de la ligne de production et dirigez les vers une ligne d’inspection où l’AlphaPro a été préalablement installé, et le test d’étanchéité est exécuté sans une quelconque intervention humaine (il s’agit d’un test destructif).

Des résultats complets sous forme digitale sont immédiatement disponibles (l’AlphaPro mesure les fuites supérieures à 5 μm), visibles sur l’écran de l’AlphaPro, et peuvent être instantanément transmises vers le système de contrôle centralisé de la production, ou vers un ordinateur via une connexion USB. Analysez les résultats sur un tableau croisé dynamique, visualisez-les dans une courbe de Gauss sur un écran optionnel séparé, paramétrez vos tests ou stoppez la production si les emballages ne sont pas conformes aux limites fixées précédemment.

Contrôle automatique de la calibration.

Une fuite calibrée est intégrée dans l’unité de détection de fuites de l’ AlphaPro. La valeur de la fuite est enregistrée dans la mémoire de l’instrument (l’unité de la fuite calibrée est exprimée en cc/mn à une pression donnée en mB). L’opérateur peut a tout moment comparer la performance de l’ AlphaPro, et la comparer avec la valeur de la fuite calibrée, et décider si une recalibration est nécessaire.

Si le débit de l’ AlphaPro est compris entre les limites minimum et maximum, il n’y a pas besoin de vérification supplémentaires, et vous pouvez continuer de vous servir de votre AlphaPro. Si cela n’est pas le cas, il faut continuer les investigations.

Garantie: 3 ans.

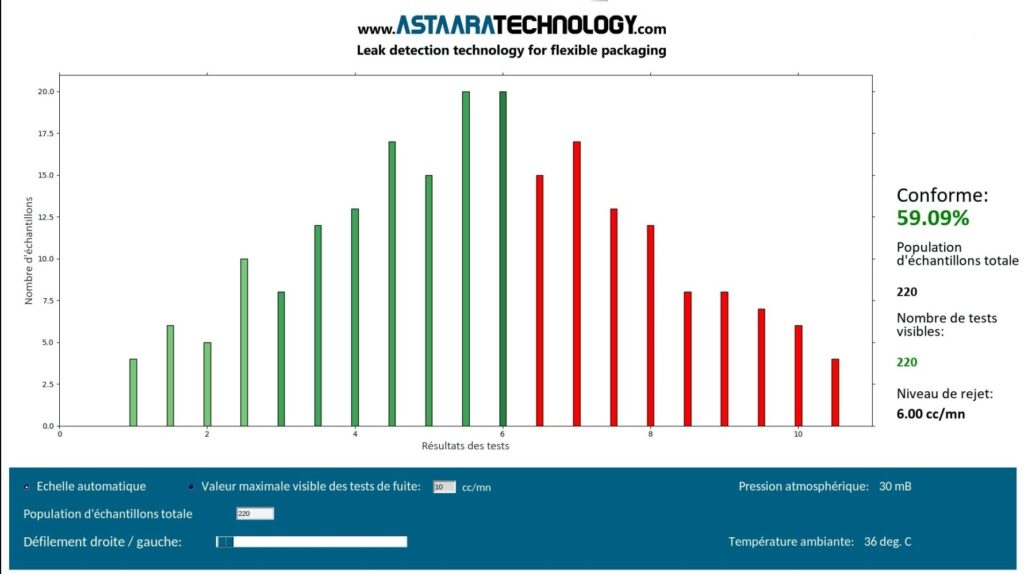

Histogramme affiché sur l’ écran proposé en option.
1. Détection de fuites entièrement automatisée & résultats immédiats sous forme digitale:

Grâce à l’AlphaPro, les emballages flexibles sont testés sans aucune intervention humaine (test destructif). Les résultats peuvent être immédiatement transmis vers le système de contrôle centralisé de la production, ou vers un ordinateur via une connexion USB. Vous pouvez paramétrer vos tests, et même stopper la production immédiatement si les emballages ne sont pas conformes aux limites fixées. Analysez les résultats sur un tableau croisé dynamique pour identifier les domaines de vigilance et d’amélioration. La répartition des résultats dans un Histogramme sur un écran séparé est offerte en option.

Histogramme affiché sur l’écran offert en option.
2. Résultats extrêmement précis et fiables:

Avec l’aide de l’AlphaPro, vos résultats ne seront plus faussés par des aiguilles bouchées et vous n’aurez plus à deviner l’importance des fuites en évaluant la taille des bulles. Particulièrement efficace pour réaliser des tests d’étanchéité là où il y a peu d’espace libre dans l’emballage entre le produit emballé et le film, comme les barres de chocolat, l’AlphaPro livre des résultats extrêmement précis pour permettre une amélioration rapide de la qualité de votre emballage.

3. Conformité aux exigences de la norme ISO 22000 et aux principes du système de HACCP:

En utilisant le concept d’amélioration continue de la norme ISO 22000 lors de la revue de votre Système de Management de la Sécurité des Denrées Alimentaires (SMSDA), travaillez sur les fuites de vos emballages flexibles en tant que point de maîtrise critique (CCP), identifiez la ou les limites critiques, testez, mettez en place des actions correctives en cas de dérive, et documentez vos travaux grâce à l’AlphaPro. Vous pourrez ainsi éviter des rappels de produits en vous assurant que votre emballage, une fois optimisé, permettra à vos produits de rester consommables jusqu’à l’expiration de la date limite de consommation.

4. Réduction des coûts:

En utilisant l’AlphaPro, vous n’aurez plus besoin de tous les consommables tels le septum et les aiguilles creuses. Également, vous pourrez réduire vos achats de films d’emballage en sélectionnant au plus juste l’épaisseur dont vous avez besoin (le meilleur film d’emballage n’est pas nécessairement le plus épais).

5. Emballage sous atmosphère protectrice (MAP):

Si vous emballez des aliments sous atmosphère protectrice (MAP), vous pourrez vérifier, grâce à l’AlphaPro, que les fuites sont toujours inferieures à la limite critique, et que le contenu de l’emballage flexible sera donc conservé jusqu’à l’expiration de la date limite de consommation.

6. Préservez votre marque et le goût de vos aliments:

Evitez que l’humidité et les bactéries ne s’infiltrent dans votre emballage flexible, et n’affectent le goût de vos produits. Pour les fabricants de chips, préservez le croustillant de vos produits. Evitez aussi que les fuites ne permettent aux sacs de se dégonfler (effet coussin) et donc de ne plus protéger le contenu en amortissant les chocs, ce qui risque de transformer vos produits en poudre.

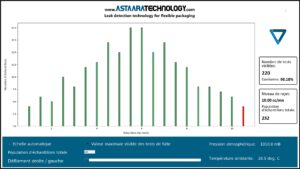

Écran proposé en option affichant un histogramme.

Ecran 15.6’’ avec calculateur intégré.

L’écran en option avec calculateur intégré affichera le résultat des derniers tests (leur nombre est paramétrable). L’ Histogramme met en évidence leur distribution, et aide à comprendre si l’étanchéité des emballages produits est en train de dériver.

Système d’exploitation : LINUX

Taille : 15.6’’

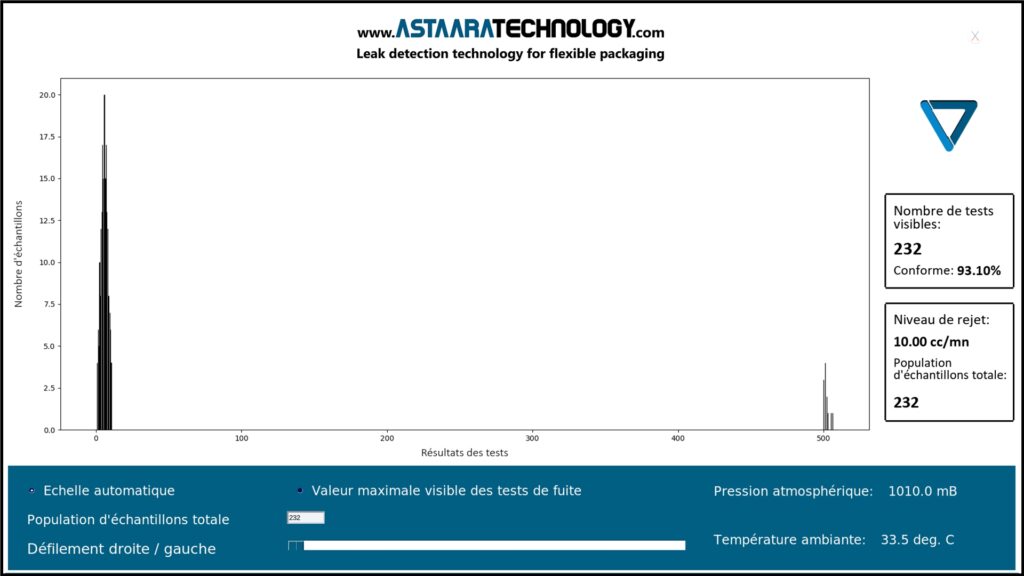

Résultats complets sans sélection.

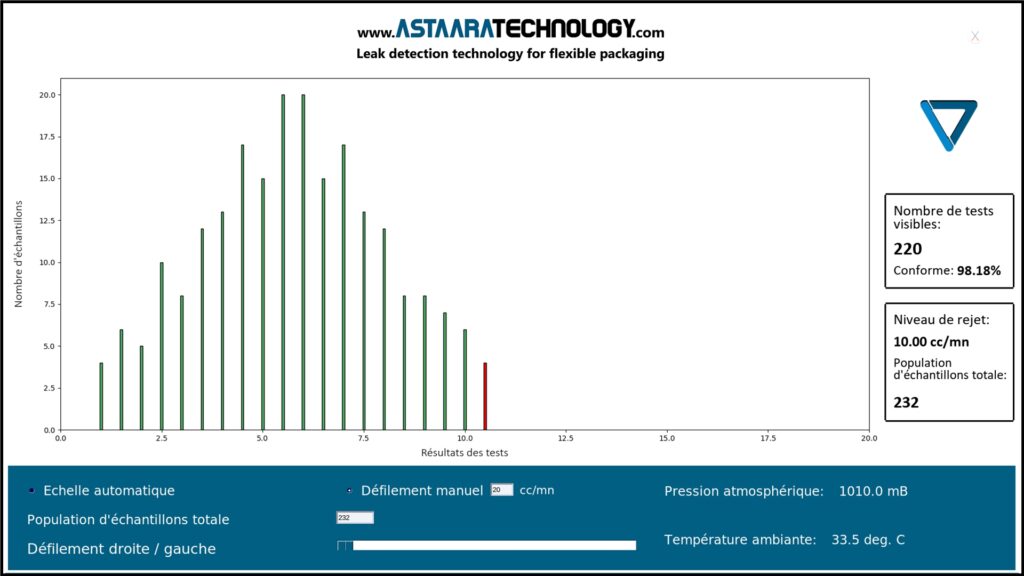

Zoom sur les résultats inferieurs a 20 cc/mn.

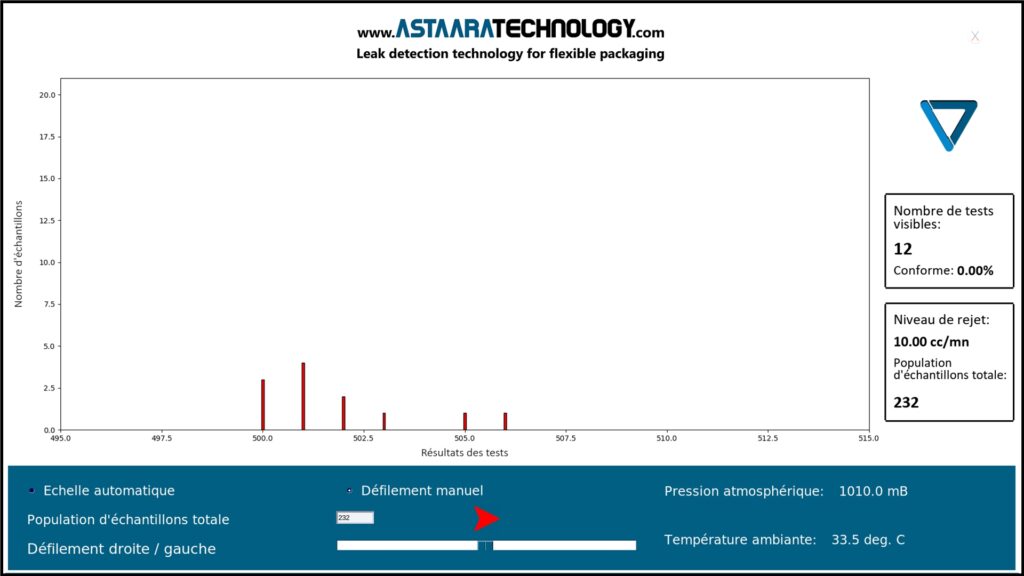

Défilement vers la droite.

L’AlphaPro est constitué de deux unités distinctes: une AlphaTower (tour de perforation brevetée internationalement) et une Unité de Détection de Fuites. L’AlphaTower et l’Unité de Détection de Fuites communiquent par un câble PS/2 et du tube PU.

  1. L’AlphaTower:

Tour de perforation brevetée.

Ecran OLED 1.5’’

Boutons sensoriels pour réglage de la profondeur de perforation.

Fin pointeau conique de perforation servo guidé en inox.

Soufflets en silicone de diamètre 15 mm (autres formes et diamètres : nous consulter).

Support en porte-à-faux autorisant les mouvements libres de la tour.

  1. Unité de Détection de Fuites:

L’Unité de Détection de Fuites de l’ AlphaPro fonctionne suivant le principe de la mesure de débit a pression constante (DIN 55508-1 du 01/02/2018).

Structure: aluminium et ABS.

Affichage: écran tactile 3.5’’.

Contrôleur de pression Alicat Electronic fabriqué aux U.S.A., échelle 1000 mbar. www.alicat.com

Débitmètre massique Alicat Electronic fabriqué aux U.S.A., échelle 1000 sccm.

Microprocesseur incorporé : ATMEL2560, 16 Mhz.

Port pour fuite calibrée.

Encombrement de la base: 260 x 250 mm       Poids: 10 kg.

L’AlphaPro est garanti 3 ans.

Pas de maintenance spécifique nécessaire.

Nous recommandons de vérifier annuellement la calibration des Alicat.

Poids: environ 10 kg non-emballé, 12 kg en emballage export.
Dimensions: 55 x 34 x 20 cm dans l’emballage export.
Tous les composants sont ROHS.
Nomenclature harmonisée (HS code): 820730, instruments, interchangeable; (pour machines ou instruments à commande manuelle ou à moteur, outils d’estampage ou de poinçonnage.
1/ Existe-t-il d’autres détecteurs de fuites entièrement automatiques sur le marché?

Non, l’AlphaPro et aujourd’hui le seul détecteur de fuites entièrement automatique disponible sur le marché. Cela s’explique par le fait que pour effectuer un test d’étanchéité ou d’analyse de gaz avec les méthodes traditionnelles, il est nécessaire de coller un septum (sorte de pastille autocollante) sur l’emballage, et de le traverser avec une aiguille creuse. Pour les produits où il y a peu d’espace libre dans l’emballage entre le produit emballé et le film, comme les barres de chocolat, il est nécessaire de percer le septum à un angle très prononcé. Et cette opération n’est possible que manuellement. L’AlphaPro fonctionne différemment, et utilise un pointeau fin et conique de perforation en inox intégré dans l’AlphaTower (invention brevetée mondialement), ce qui permet de réaliser le test de façon entièrement automatique et de n’utiliser aucun consommables. Cette invention permet à l’AlphaPro d’être entièrement automatique, et c’est le seul actuellement.

2/ Pourquoi avoir besoin d’un détecteur de fuites spécial pour les emballages flexibles ? Les testeurs de fuites disponibles ne peuvent-ils pas faire l’affaire?

La quasi-totalité des détecteurs de fuites disponibles utilisent une méthode appelée ‘’détection de fuites par chute de pression’’ qui mesure la fuite en mesurant la différence de pression (Taux de fuite = Pression x Volume). La difficulté, quand on fait cette mesure sur des emballages flexibles, est que le volume change pendant le test d’étanchéité. On ne peut donc pas mesurer précisément la fuite quand le volume et la pression changent en même temps. Par contre, la ‘’détection de fuites par mesure de la modification de pression’’ fonctionne parfaitement avec les emballages rigides. L’AlphaPro, quant à lui, utilise la ‘’mesure de débit a pression constante’’ suivant la norme DIN 55508-1 du 01/02/2018, méthode particulièrement adaptée aux emballages flexibles.

3/ Y-a-t-il un risque que l’emballage soit totalement perforé pendant le test et que le pointeau soit abimé ou se casse ?

Non, il n’est pas mécaniquement possible que le pointeau en inox entre en contact avec la base car il s’arrête 1 mm au-dessus.

4/ Qui peut m’assister si je rencontre des difficultés?

Nous pouvons vous assister par vidéo-conférence si vous n’avez pas de Distributeur dans votre région, et ce pendant les heures de bureau. Nous sommes basés à Singapour (GMT + 8) et des membres de notre personnel sont Français. Il est possible d’arranger un entretien en dehors de nos heures de bureau en en faisant la demande à l’avance. Merci de bien vouloir remplir la fiche contact.
