AlphaLab

Labor-Leckprüfgerät

  • Messung von Lecks > 5 µm
  • Digitale Ergebnisse in Echtzeit
  • Präzise Analyseergebnisse
  • ISO 22000 & Gefahrenanalyse und kritische Kontrollpunkte (HACCP) Konformität
  • Visualisierung der Größe des Lecks
  • Arbeitet ohne Verbrauchsmaterial
  • 3 Jahre Garantie
  • Für Labore und F & E

Der AlphaLab ist ein Labor-Leckprüfgerät, das speziell für die Prüfung von flexiblen Verpackungen in der Lebensmittel-, Futtermittel- und Kosmetikindustrie entwickelt wurde. Er wurde speziell für Labore in Betrieben entwickelt, die strenge Verfahren und Prozesse zur Qualitätskontrolle wie Gefahrenanalyse und kritische Kontrollpunkte (HACCP) einhalten müssen.

Zum Testen Ihrer Verpackung legen Sie eine Probe unter den Perforationsturm des AlphaLab, verstellen den Turm manuell nach unten bis er mit der Probe in Berührung kommt und starten den Test. Sie können so viele Proben testen, wie Sie möchten.

Vollständige digitale Ergebnisse sind sofort verfügbar und werden unmittelbar auf dem Bildschirm angezeigt (der AlphaLab misst Lecks > 5 μm). Die Daten können sofort über eine USB-Verbindung an einen Computer übertragen werden. Analysieren Sie die Ergebnisse in einer Pivot-Tabelle, betrachten Sie die Ergebnisse in einem Gauß-Diagramm, legen Sie Grenzwerte fest oder halten Sie die Produktion sofort an, wenn die Verpackung nicht den vorgegebenen Grenzwerten entspricht.

Garantie: 3 Jahre.

Vorteile des AlphaLab:

1. Digitale Ergebnisse in Echtzeit:

Die Testergebnisse (zerstörende Prüfung) können über eine USB-Verbindung sofort auf Ihren Computer übertragen werden. Analysieren Sie die Ergebnisse in einer Pivot-Tabelle und visualisieren sie die Ergebnisse in einem Gauß-Diagramm, um den zu verbessernden Bereich zu identifizieren.

2. Genaue und zuverlässige Ergebnisse:

Der AlphaLab ist sehr gut geeignet für Verpackungen, bei denen kein oder nur wenig Freiraum zwischen Produkt und Verpackung vorhanden ist (Schokoriegel etc.). Es liefert extrem genaue Ergebnisse, die Ihnen helfen, Ihren Prozess in kürzester Zeit zu verbessern. Ihre Ergebnisse werden nicht mehr durch verstopfte Nadeln verfälscht und Sie müssen die Größe von Lecks nicht mehr anhand der Größe von Blasen abschätzen.

3. Kosteneinsparung:

Mit dem Perforationsturm werden keine Verbrauchsmaterialien wie Septum und Nadeln mehr benötigt. Darüber hinaus können Sie durch eine bessere Kontrolle der Siegelung(en) den Ausschuss Ihrer flexiblen Verpackungen reduzieren, die Dicke Ihrer Folie optimieren und damit Kosten sparen (die dickste Folie ist nicht unbedingt die Beste für Ihr Produkt).

4. ISO 22000 & Gefahrenanalyse und kritische Kontrollpunkte (HACCP) Konformität:

Identifizieren Sie kritische Punkte der flexiblen Verpackungen, führen Sie eine Ursachenanalyse durch, legen Sie Ihren kritischen Grenzwert fest, testen, korrigieren, verifizieren und dokumentieren Sie einfach mit dem AlphaLab. Vermeiden Sie Rückrufaktionen ihrer Produkte, indem Sie sicherstellen, dass Ihre Lebensmittel bis zum letzten Tag der Haltbarkeitsdauer sicher verzehrt werden können.

5. Kontrolle von Schutzgasverpackung (MAP):

Der AlphaLab prüft, ob Ihre Produkte innerhalb des akzeptablen Leckagebereichs liegen und bis zum letzten Tag der Mindesthaltbarkeit genießbar sind.

6. Bewahren Sie den Schutz Ihrer Marke und den Geschmack Ihrer Produkte:

Verhindern Sie, dass Feuchtigkeit und Bakterien in Ihre Verpackung eindringen und den Geschmack Ihrer Produkte beeinträchtigen. Für Hersteller von Kartoffelchips: Bewahren Sie die Knusprigkeit ihrer Chips und erhalten Sie den Kisseneffekt ihrer Verpackung.

7. Visualisieren Sie die Größe des Lecks:

Bei der Prüfung von Proben kann der AlphaLab sehr unterschiedliche Leckagewerte liefern, wie z. B. 1 cm3/min oder 30 cm3/min oder 100 cm3/min. Manchmal muss man sehen können, ob es sich um ein sehr kleines oder um ein großes Leck handelt. Der AlphaLab verfügt über einen Kupplungsanschluss an der Frontplatte, an dem Sie ein (im Lieferumfang enthaltenes) Zubehör mit einem kleinen, einstellbaren Durchflussregler anschließen können. Sie schließen dieses Zubehörteil an, indem Sie den Stecker in den Kupplungsanschluss schieben und das andere Ende in ein Glas Wasser halten. Durch Drehen des Knopfes am kleinen Durchflussregler können Sie die Durchflussrate auf den Wert der gewünschten Leckage einstellen und so die Größe der Blasen, die von einer entsprechenden Leckage im Wasserglas ausgehen, betrachten.

CheckLab

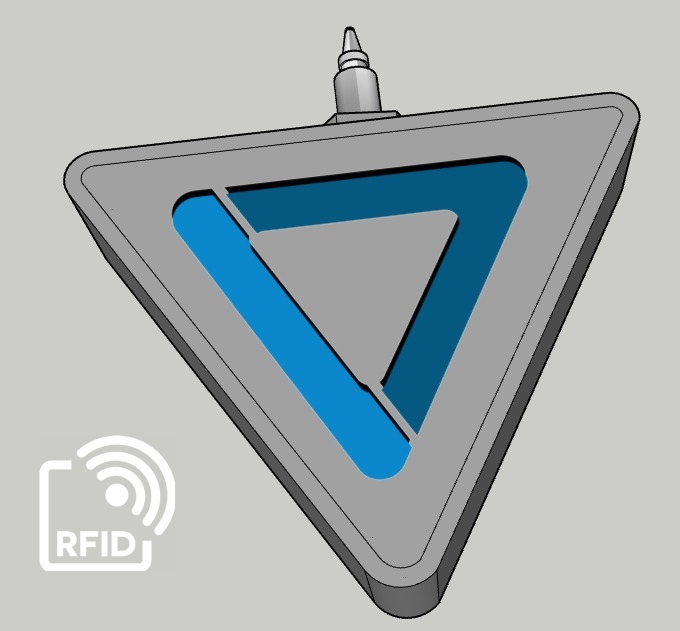

Um die Kalibrierung Ihres AlphaLab jährlich zu überprüfen, bietet Astaara ein optionales Kalibrierungsprüfungs-Kit mit RFID, das CheckLab. Es ist ein extrem einfacher Vorgang, und Sie brauchen Ihre Geräte nicht von Fachleuten überprüfen zu lassen. Mit diesem Zubehör können Sie die Durchflussrate Ihres Geräts mit der eines kalibrierten Lecks vergleichen. Wenn die Durchflussrate des AlphaLab bei einem bestimmten Druck zwischen dem Mindest- und dem Höchstwert liegt, sind keine weiteren Prüfungen erforderlich, und Sie können Ihr AlphaLab weiter verwenden. Wenn nicht, sind weitere Untersuchungen erforderlich.

Der AlphaLab besteht aus 2 verschiedenen Einheiten: Einem AlphaTower (international patentierter Perforationsturm) und einer AlphaBox (Einheit zur Leckerkennung). Der AlphaTower und die AlphaBox kommunizieren über ein PS/2-Kabel und einen PU-Schlauch.

  1. Der AlphaTower:

Patentierte Perforationsvorrichtung.

OLED Display 1,5 “.

Berührungssensitive Tasten zur Einstellung der Perforationstiefe.

Servogesteuerter konischer Perforationsstift aus Edelstahl.

Durchmesser des Silikon-Faltenbalgs: 15 mm* (* andere Größen oder Formen auf Anfrage).

Kragarmstütze zur freien Beweglichkeit des Turms.

  1. Die AlphaBox:

Einheit zur Leckerkennung.

Der AlphaLab arbeitet nach dem Prinzip der Durchflussmessung bei konstantem Druck nach DIN 55508-1 vom 01.02.2018).

Aufbau: Stahl und ABS.

Anzeige: 3,5” berührungssensitiver Bildschirm.

Interne Pumpe.

Elektronischer Druckregler der Firma Alicat, Skala 1000 mbar, hergestellt in den U.S.A.    www.alicat.com

Massendurchflussmesser der Firma Alicat, Skala 1000  cm3/min.

Integrierter Mikroprozessor: ATMEL2560, 16 MHz.

Kalibrierter Leckageanschluss.

Stellfläche: 260 x 250 mm     Gewicht: 5 kg.

Für den AlphaLab leisten wir 3 Jahre Garantie.

Wartung: Keine besondere Wartung erforderlich.

Wir empfehlen, die Kalibrierung der ALICAT-Geräte jährlich überprüfen zu lassen.

Gewicht: Ca. 8.5 kg unverpackt, ca. 9.5 kg verpackt für den Export.

Abmessungen: Verpackt für den Export = 55 x 34 x 20 cm

Alle Komponenten ROHS.

HS-Code = 820730 Werkzeuge, auswechselbar; (für Maschinen oder Handwerkzeuge, auch kraftbetrieben), Werkzeuge zum Pressen, Stanzen oder Lochen.

1/ Warum brauche ich eine spezielles Dichtheitsprüfgerät für flexible Verpackungen? Sind die verfügbaren Dichtheitsprüfgeräte nicht geeignet?

Die meisten verfügbaren Dichtheitsprüfgeräte verwenden eine Prüfmethode, die als Druckabfallprüfung bekannt ist und bei der während der Prüfung die Druckdifferenz gemessen wird. Das Problem dabei ist, dass sich bei flexiblen Verpackungen während des Tests das Volumen der Verpackung ändert. Es ist daher nicht möglich, die Undichtheit genau zu messen, wenn sich das Volumen und der Druck gleichzeitig ändern, da Druck x Volumen eine Konstante ist. Die Druckabfallmethode funktioniert jedoch perfekt bei starren Verpackungen. Der AlphaLab verwendet das Verfahren „Durchflussmessung bei konstantem Druck“ nach DIN 55508-1 vom 01.02.2018, speziell angepasst an flexible Verpackungen.

2/ Wer kann mir helfen, wenn etwas nicht funktioniert?

Wenn Sie keinen Vertriebspartner in Ihrer Nähe haben, können wir Sie während der Bürozeiten per Videokonferenz unterstützen. Wir können Sie während der üblichen Bürozeiten kontaktieren. Unser Firmensitz befindet sich in Singapur (GMT + 8). Nach vorheriger Absprache können wir Sie jederzeit auch außerhalb der normalen Arbeitszeiten unterstützen.

3/ Besteht die Gefahr, dass die Verpackung vollständig durchbohrt und der Perforationsstift beschädigt wird?

Nein, es ist mechanisch nicht möglich, dass der Perforationsstift den Sockel berührt, da er 1 mm vorher anhält.
